直線導軌的軌道,在加工的時候,都是有一定的長度的。但有時候,我們在實際應用中,設備的運行距離,可能會超過導軌的zui大長度。這個時候該怎么辦呢?別急,雅威達傳動告訴您,還可以采用直線導軌拼接的方式來使用的 .那直線導軌的拼接方式都有哪些呢?
一般來說,直線導軌的拼接方式,采用以下2種方法拼接使用。(注意:直線導軌拼接時要設置肩部,緊靠導軌。)

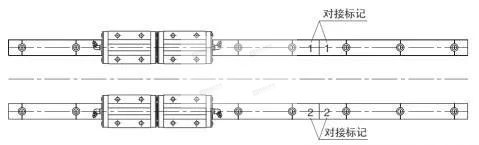

直線導軌的拼接方式1:左右導軌拼接位置相同,這樣方便設計和管理。如下圖所示。

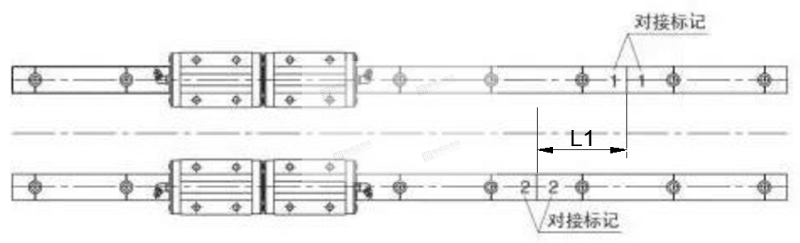

直線導軌的拼接方式 2:錯開左右直線導軌連接的位置,可緩和拼接部位對精度要求的影響,雅威達傳動建議,讓左右直線導軌錯開的長度,比滑塊的長度要長,如下圖所示L1,另外,拼接的直線導軌,在需要保持更高的精度時,還需要考慮工作臺移動時,不使同一個工作臺中的滑塊,同一時時通過導軌拼接的部位。
以上這些,是我們在設計直線導軌的拼接方式時,需要注意的兩個點,當然,對于拼接導軌的安裝注意事項,使用注意事項,比如導軌拼接端面不能磕碰,不能倒圓角等等具體事項,您還可以聯系雅威達傳動小編,索取技術資料,以及技術支持哦。
深圳雅威達傳動,是HIWIN上銀、 PMI 銀泰、 CPC、思特億等各品牌傳動配件廠家直接授權商, 12 年專注線性導軌、滾珠絲桿、直線模組、軸承等傳動與控制系統,有著 15年的直線傳動選型與應用經驗的工程師, 為 用戶提供技術支持, 雅威達傳動服務于各種機械自動化設備、數控加工設備、 機床、磨床、 醫用器械、自動點膠機、自動鎖螺絲機、繞線機、貼標機等線性滑軌傳動系統 ,當然也包括微型直線導軌傳動結構 。詳情您可致電: 13751136246 或訪問網址: www.jrydt.com.cn 進行咨詢,雅威達將會為您解決更多直線導軌、滾珠絲桿、直線模組、軸承等選型及應用的難題。
